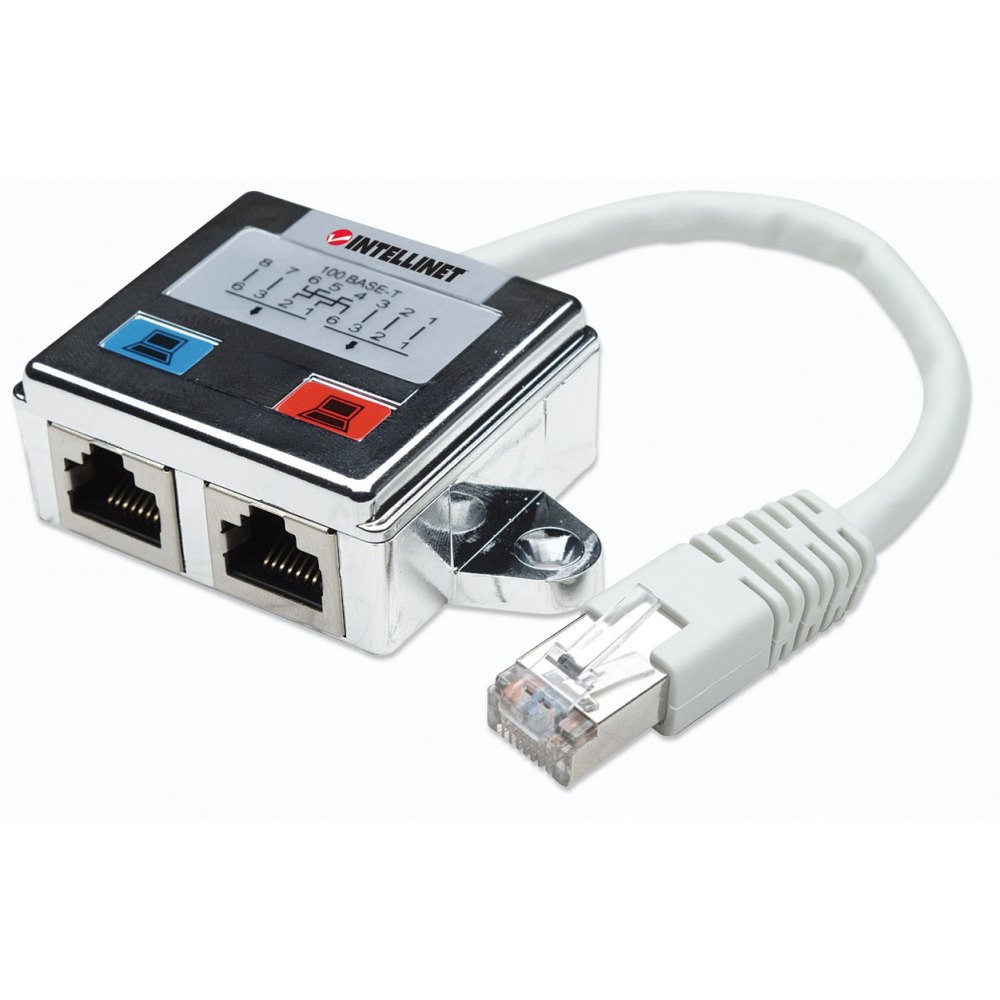

Rozdzielacz RJ45X2 ekran

Rozdzielacz LAN Intellinet 504195 - Adapter Rozgałęziacz Gniazd LAN RJ45 / 2x RJ45 Ekranowany FTP

Dwa sygnały

Kabel sieciowy skrętka (skrętka komputerowa) składa się czterech par przewodów po dwie żyły (4x2). Dla osiągnięcia przepustowości 10/100Mbps wykorzystywana jest zaledwie połowa żył kabla sieciowego, czyli dwie pary. Rozgałęziacz gniazd LAN 2x RJ45 Intellinet 504195 wykorzystuję tę zależność i umożliwia przesłanie dwóch strumieni danych 10/100Mbps przy użyciu jednego kabla sieciowego. Aby zachowane były zasady działania sieci Ethernet Rozdzielacz gniazd LAN 2x RJ45 Intellinet 504195 może działać tylko i wyłącznie w parze z drugim rozdzielaczem gniazd LAN 2xRJ45 oraz nadaje się do stosowania z pasywnymi elementami sieci strukturalnej.

Zasada działania (schemat połączenia)

Rozgałęziacz gniazd LAN RJ45 / 2x RJ45 nie może działać jako urządzenie samodzielne, a jedynie w parze z drugim rozgałęziaczem. Przykładowy schemat połączeniowy powinien wyglądać następująco:

• Przy użyciu kabli sieciowych podłącz dwa gniazda RJ45 jednego rozgałęziacza do dwóch portów LAN routera lub switacha Ethernet
• Przy użyciu łączników RJ45 oraz kabla sieciowego połącz ze sobą wtyki RJ45 obydwu rozgałęziaczy (lub wtyk RJ45 jednego rozgałęziacza podłącz do portu RJ45 np. w panelu krosowym, wtyk RJ45 drugiego rozgałęziacza podłącz do portu RJ45 gniazdka sieciowego korespondującego z portem RJ45 w panelu krosowym).
• Przy użyciu kabli sieciowych podłącz dwa gniazda RJ45 drugiego rozgałęziacza z portami LAN dwóch różnych urządzeń (np. dwa komputery lub komputer i drukarka)

Opis produktu:

• Pozwala na udostępnienie dwóch portów RJ45 za pomocą jednego kabla Cat5e
• Pozwala na przesłanie dwóch strumieni danych za pomocą jednego kabla
• Przy rozgałęzianiu wymaga drugiego modułu dla zachowania zasad działania sieci Ethernet
• Do użycia wyłączanie w parach, po jednym rozdzielaczu na każdym zakończeniu kabla sieciowego
• Wymaga łączników (żeńskich) do połączenia na końcach kabla sieciowego
• Zastosowanie tylko do elementów sieci pasywnej: gniazda, panele krosowe
• Gwarancja: 3 lata

Obsługiwane standardy:

• IEEE 802.3 (10Base-T Ethernet)
• IEEE 802.3u (100Base-TX Fast Ethernet)

Parametry techniczne:

• Porty LAN: 2x RJ45 10/100 Mbps
• Podwójnie ekranowany

Zawartość opakowania:

• Adapter sieciowy rozdzielacz 2x RJ45
• Dwa wkręty oraz instrukcja
